Los perfiles estructurales se fabrican con un proceso de pultrusión (polimerización en caliente de un perfil estirado en una hilera) y pueden tener hasta un 70% de fibra de vidrio, lo que garantiza una excelente resistencia mecánica.
Los perfiles pultrusionados de PRFV (plásticos reforzados con fibra de vidrio) están compuestos por resinas termoendurecibles como matriz química resistente.

La matriz, a base de resina de poliéster isoftálica, es el componente que compacta y protege el refuerzo estructural. También se puede realizar con otros tipos de resina, como viniléster, acrílicas o del tipo autoextinguible de baja emisión de humos sin halógenos. Todas las matrices están certificadas según las normas AFNOR o ASTM.

La estructura del refuerzo mecánico se produce con fibras de vidrio unidireccionales tipo Roving continuo de tipo E. Los refuerzos y protecciones (característica distintiva de la calidad de EUROGRATE®). Cada perfil pultrusionado EUROGRATE® incluye el uso de refuerzos a base de tejidos continuos multidireccionales que permiten aumentar las características mecánicas transversales. Durante la fabricación, se incorpora a la superficie una capa de poliéster, garantizando la protección contra los rayos UV y los agentes atmosféricos.

Los perfiles pultrusionados de fibra de vidrio de EUROGRATE® se han concebido para que se puedan usar como elementos de apoyo, con todas las garantías de seguridad debidas.

CARACTERÍSTICAS TÉCNICAS DE LOS PERFILES PULTRUSIONADOS:

  • Clasificación E23: Los perfiles Eurograte tienen un rendimiento certificado E23, ya que cumplen con los requisitos según la norma EN13706.
    E23 representa el estándar más alto para el rendimiento requerido.
  • Resistencia a la corrosión: la resina isoftálica que se utiliza normalmente para los perfiles pultrusionados asegura una excelente resistencia a la corrosión (otras resinas bajo pedido).
    EUROGRATE® estabiliza la resina contra los rayos UV y añade una barrera anticorrosión en la superficie externa. Dicha barrera aumenta el volumen de resina en la superficie externa e impide que las fibras afloren.
  • fáciles de elegir y mejores que los de acero: en función de los esfuerzos requeridos, la elección del perfil es una operación sencilla, ya que se hace igual que con un perfil de acero. Fáciles de montar, cortar o agujerar utilizando herramientas comunes. Los perfiles pultrusionados se ensamblan con mayor rapidez que los perfiles metálicos.
  • peso ligero y aislamiento: a igualdad de rigidez, un soporte con perfiles pultrusionados EUROGRATE® pesa alrededor de tres veces menos que su equivalente de acero.
    Esto permite ahorrar en el transporte, la manipulación, el montaje o en los elementos que requieren mantenimiento frecuente.
    Los perfiles pultrusionados de Eurograte® son amagnéticos y no conductores, no interfieren con las ondas de radio, radiofrecuencia o radar, y ofrecen un excelente aislamiento eléctrico y térmico.
  • tornillería de fibra de vidrio: las barras roscadas y las tuercas de resina epoxídica reforzadas con fibra de vidrio tienen excelentes propiedades de sellado mecánico y químico.
    Así pues, permiten realizar montajes resistentes sin ninguna pieza metálica. Estos pernos, que tienen un paso estándar ISO, se distinguen de los pernos metálicos por el perfil especial de la barra roscada, que permite mantener un apriete continuo.

EUROGRATE®, gracias a su experiencia y al personal interno, diseña estructuras con perfiles pultrusionados y realiza los cálculos estructurales según las normativas específicas y con los factores de seguridad adecuados.

Por ello propone y utiliza únicamente perfiles estructurales que cumplen la norma EN 13706 Clasificado E23. Esta norma especifica los requisitos de calidad, tolerancia, resistencia, rigidez y superficie de los perfiles estructurales.

La siguiente tabla de propiedades técnicas muestra las prestaciones mecánicas de los perfiles EUROGRATE® con respecto a los requisitos mínimos exigidos por la E23 que representa el estándar más alto para las prestaciones del conjunto portante.

Se puede recibir documentación técnica contactando con EUROGRATE® por correo electrónico info@eurograte.es o rellenando el formulario en línea.


  • PROPIEDADES MECÁNICAS PERFILES PULTRUSIONADOS - E23
  • PERFILES PULTRUSIONADOS CON SECCIONES TIPO "H" y "I"
  • PERFILES PULTRUSIONADOS CON SECCIONES TIPO "C" y "U"
  • PERFILES PULTRUSIONADOS CON SECCIONES TIPO "R", "Q" y "O"
  • PERFILES PULTRUSIONADOS CON SECCIONES TIPO "L" y Plano "P"

Los perfiles pultrusionados de fibra de vidrio EUROGRATE® cumplen con los requisitos de grado para ser clasificados E23 según la norma EN13706.

PROPIEDADES MECÁNICAS NORMA
DE REFERENCIA
UNIDAD
DE MEDIDA
E23 Requisito
de grado
E23 Eurograte
de grado
V. LONGITUDINAL
Resistencia a la tracción - ft
EN ISO 527-4 MPa > 240 359
V. TRANSVERSAL
Resistencia a la tracción - ft
EN ISO 527-4 MPa > 50 66
V. LONGITUDINAL
Módulo de tracción - Et
EN ISO 527-4 GPa > 23 27
V. TRANSVERSAL
Módulo de tracción - Et
EN ISO 527-4 GPa > 7 7
V. LONGITUDINAL
Resistencia a la flexión - fb
EN ISO 14125 MPa > 240 317
V. TRANSVERSAL
Resistencia a la flexión - fb
EN ISO 14125 MPa > 100 126
Módulo de elasticidad longitudinal
MODULO DE YOUNG - Eeff
EN 13706-2 GPa > 23 26
Resistencia al corte interlaminar - fb EN ISO 14130 MPa > 25 27
V. LONGITUDINAL
Resistencia de los cojinetes de pasadores - fp
EN 13706-2 MPa > 150 265
V. TRANSVERSAL
Resistencia de los cojinetes de pasadores - fb
EN 13706-2 MPa > 70 197

Tipo BxHxT1xT2 B
mm
H
mm
T1
mm
T2
mm
A
m2
g
Kg/m
Ixx
mm4
Wxx
mm3
Iyy
mm4
Wyy
mm3

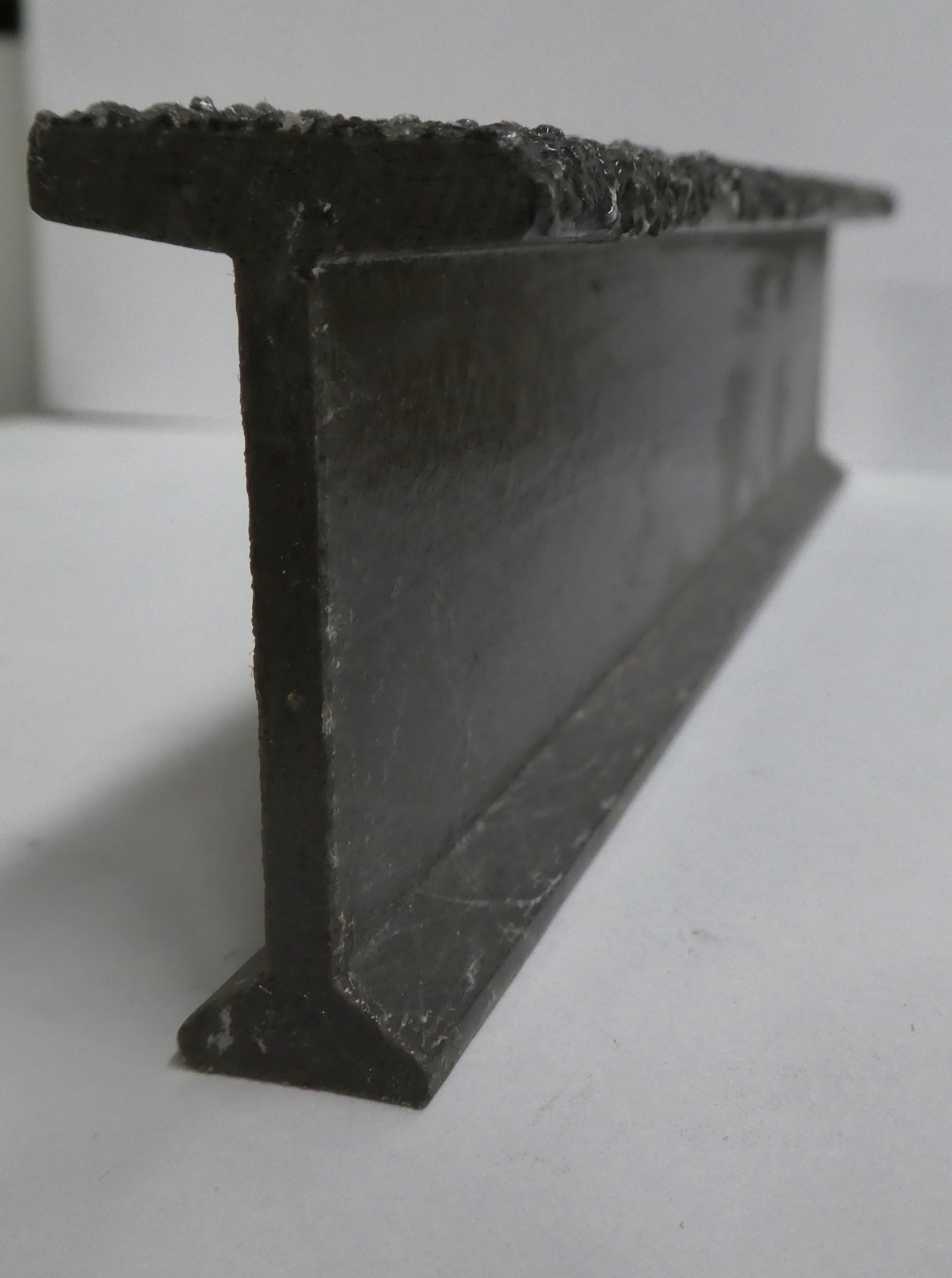

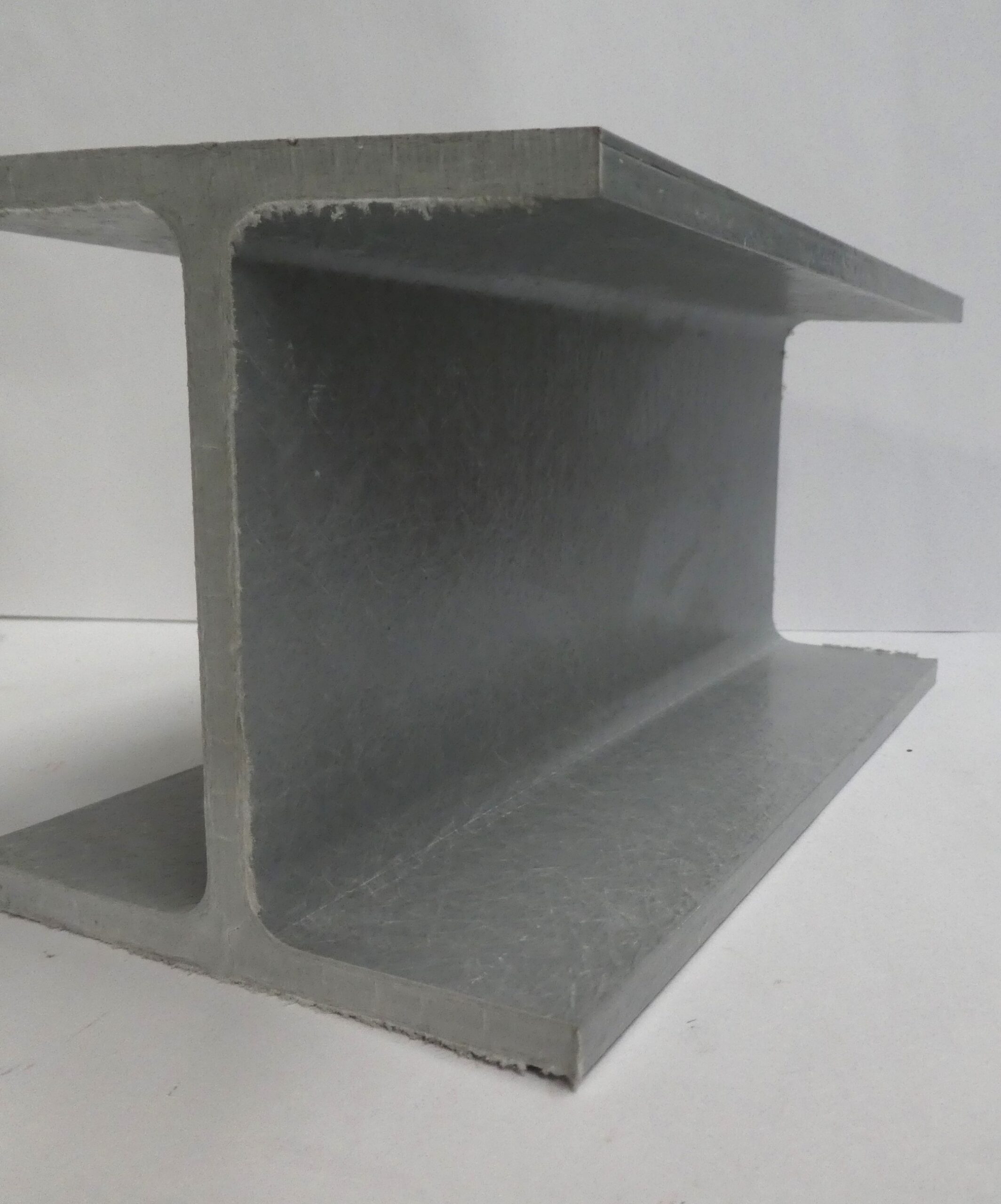

  Perfiles pultrusionados con secciones tipo H e I
H 200x200x15x10 200 200 15 10 6.701 11,7 43.422.865 434.228 13.316.415 133.164
I 200x100x10x10 100 200 10 3 3.801 6,6 22.926.198 229.262 1.665.054 33.301
I 150x75x8x8 75 150 8 8 2.273 3,9 7.658.956 102.119 558.959 14.906
I 120x60x8x8 60 120 8 8 1.793 3,2 3.764.323 62.738 286.609 9.553
I 100x50x8x8 50 100 8 8 1.473 2,6 2.090.783 41.816 166.280 6.651

Tipo BxHxT1xT2 B
mm
H
mm
T1
mm
T2
mm
A
m2
g
Kg/m
Ixx
mm4
Wxx
mm3
Iyy
mm4
Wyy
mm3

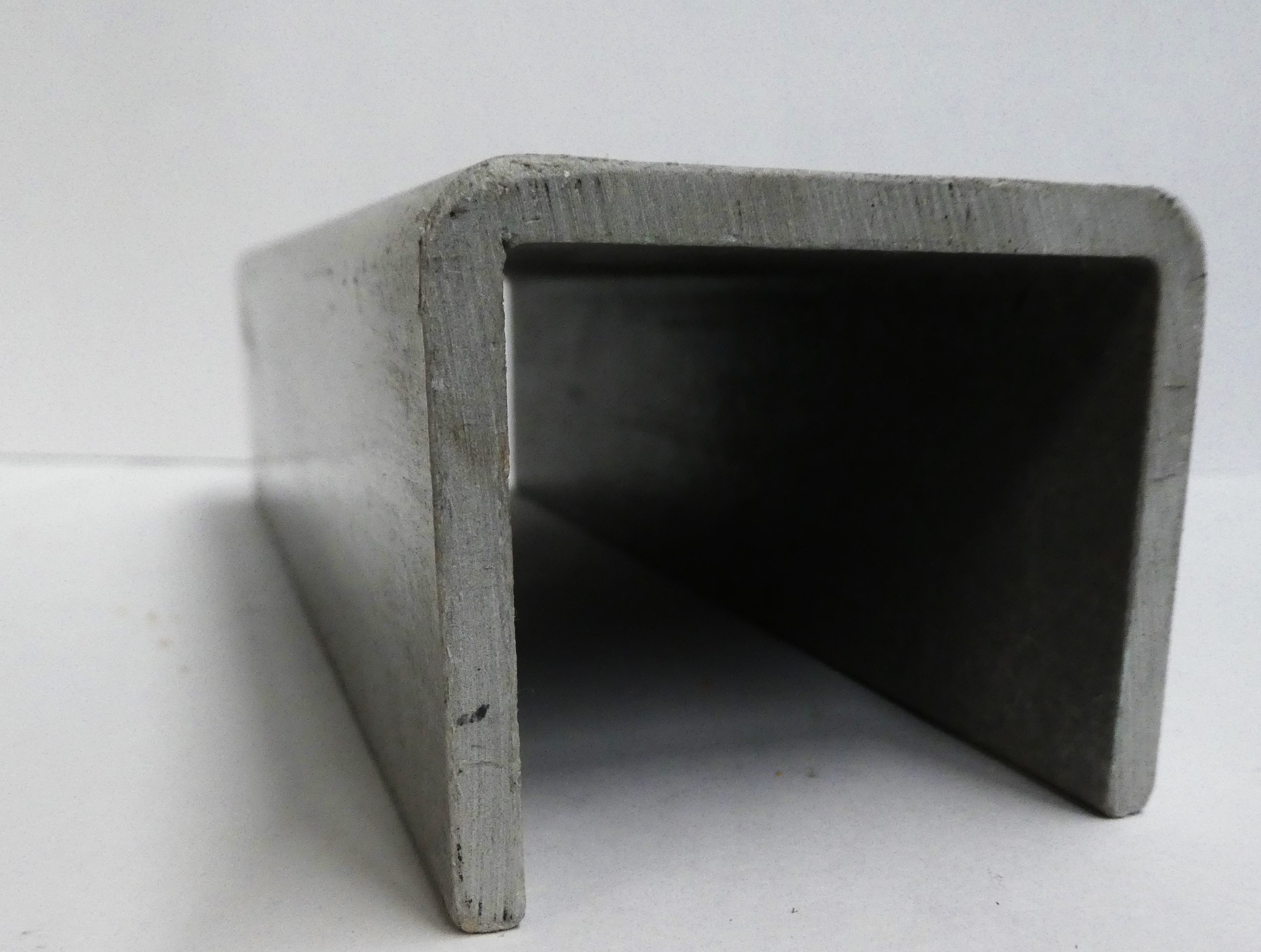

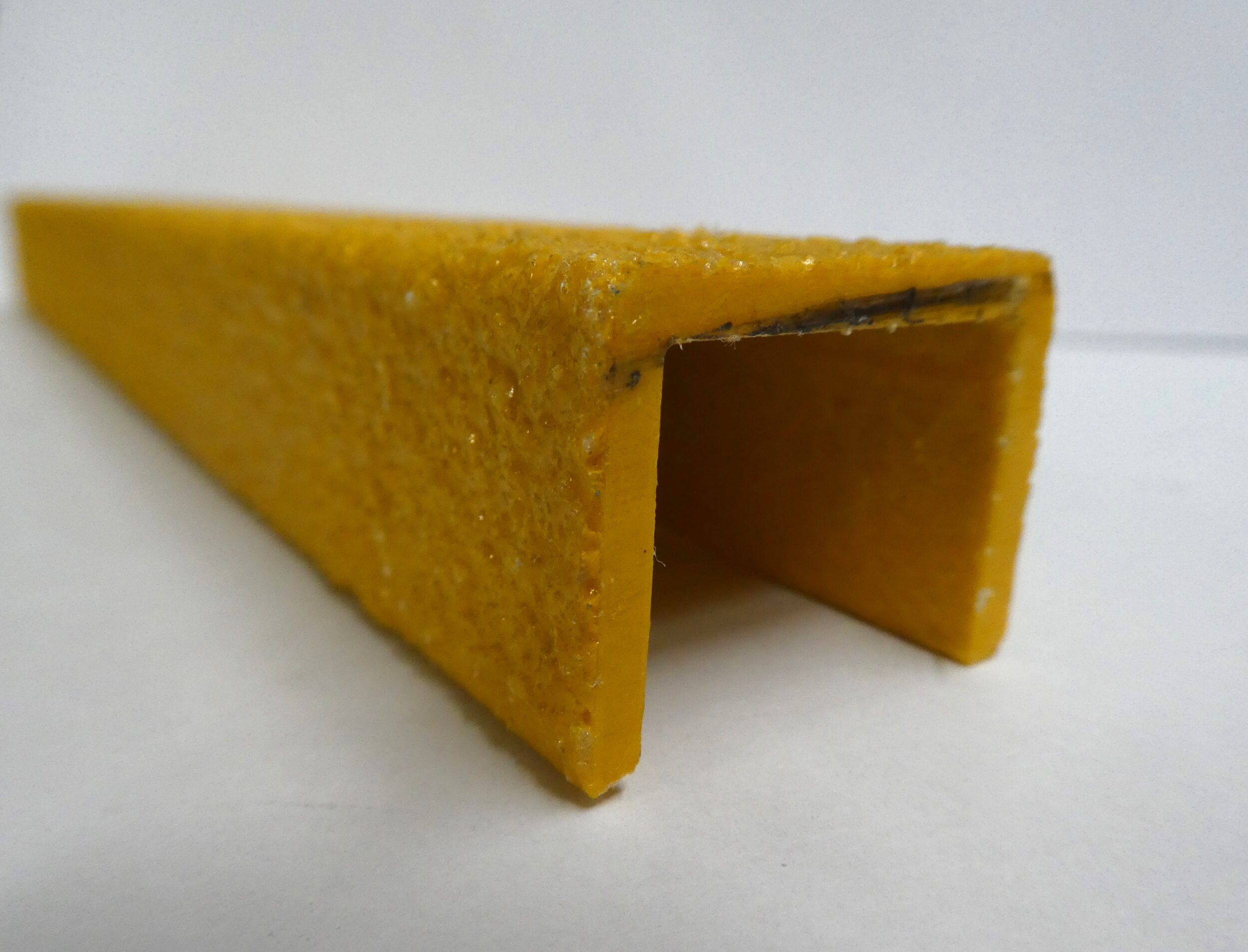

  Perfiles pultrusionados con secciones tipo C y U
C 300x100x15x15 100 300 15 15 7.030 12,3 85.149.722 567.665 5.638.091 75.730
C 200x60x10x10 60 200 10 10 2.992 5,3 15.617.203 156.172 808.540 17.927
C 150x47x8x8 47 150 8 8 1.849 3,4 5.501.910 18.340 311.136 3.310
C 90x35x8x8 35 90 8 8 1.143 2,1 1.197.611 26.614 110.156 4.505
U 60x50x5x5 50 60 5 5 729 1,3 413.773 13.792 181.849 5.654

Tipo BxHxT1xT2 B
mm
H
mm
T1
mm
T2
mm
A
m2
g
Kg/m
Ixx
mm4
Wxx
mm3
Iyy
mm4
Wyy
mm3

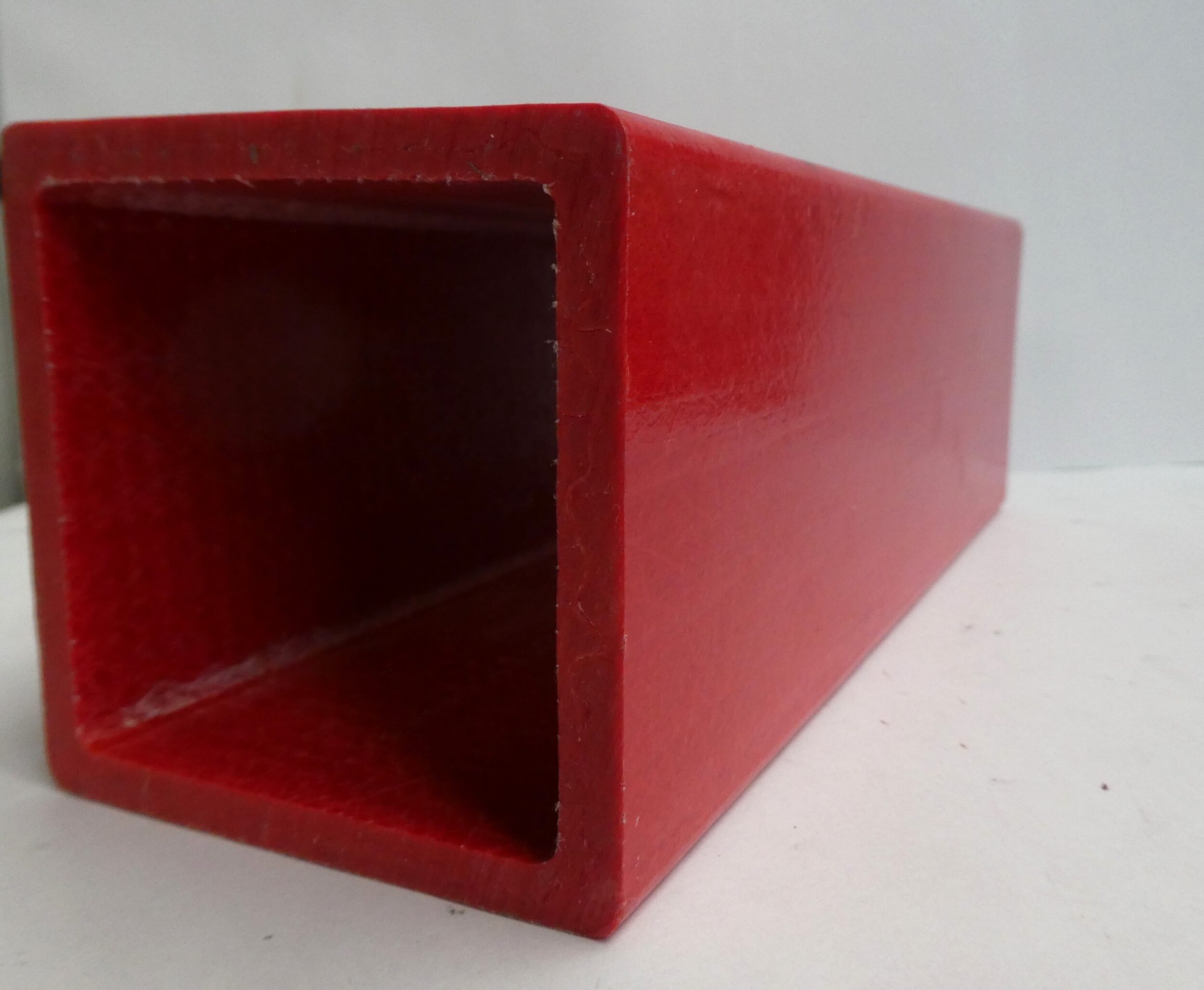

  Perfiles pultrusionados con secciones tipo R y Q
R 85x25x3x4 85 300 4 3 656 1,2 65.412 5.233 543.858 12.797
Q 90x90x8x8 90 90 8 8 2.552 4,5 2.829.231 62.872 2.829.231 62.872
Q 50x50x5x5 50 50 5 5 861 1,6 285.637 11.425 285.637 11.425
Q 76,2x76,2x6,35x6,35 76,2 76,2 6,35 6,35 1.822 3,4 1.454.642 38.179 1.454.642 38.179
Q 60x60x4,5x4,5 60 60 4,5 4,5 1.017 1,9 516.233 17.208 516.233 17.208
O 26x16,5x4,75 26 16,5 4,75 -- 317 0,6 18.793 1.445 18.793 1.445
O 30x24,4x2,8 30 24,4 2,8 -- 239 0,4 22.361 1.491 22.361 1.491

Tipo BxHxT1xT2 B
mm
H
mm
T1
mm
T2
mm
A
m2
g
Kg/m
Ixx
mm4
Wxx
mm3
Iyy
mm4
Wyy
mm3
  Perfiles pultrusionados con secciones tipo LPerfiles pultrusionados con secciones tipo Plato P
L 100x100x8x8 100 100 8 8 1.543 2,80 1.481.725 52.806 1.481.725 20.597
L 75x50x8x8 75 50 8 8 943 1,70 187.207 14.345 524.757 10.631
L 60x60x5x5 60 60 5 5 584 1,10 199.078 11.850 199.078 4.608
L 50x50x5x5 50 50 5 5 484 0,90 112.503 7.845 112.503 3.156
L 45x45x5x5 45 45 5 5 434 0,80 80.738 6.163 80.738 2.531
L 35x35x5x5 35 35 5 5 319 0,60 36.350 3.436 36.350 1.489
L 30x30x5x5 30 30 5 5 274 0,50 22.164 2.365 22.164 1.074
P 50x4 50 -- 4 -- 198 0,33 261 130 40.491 1.619

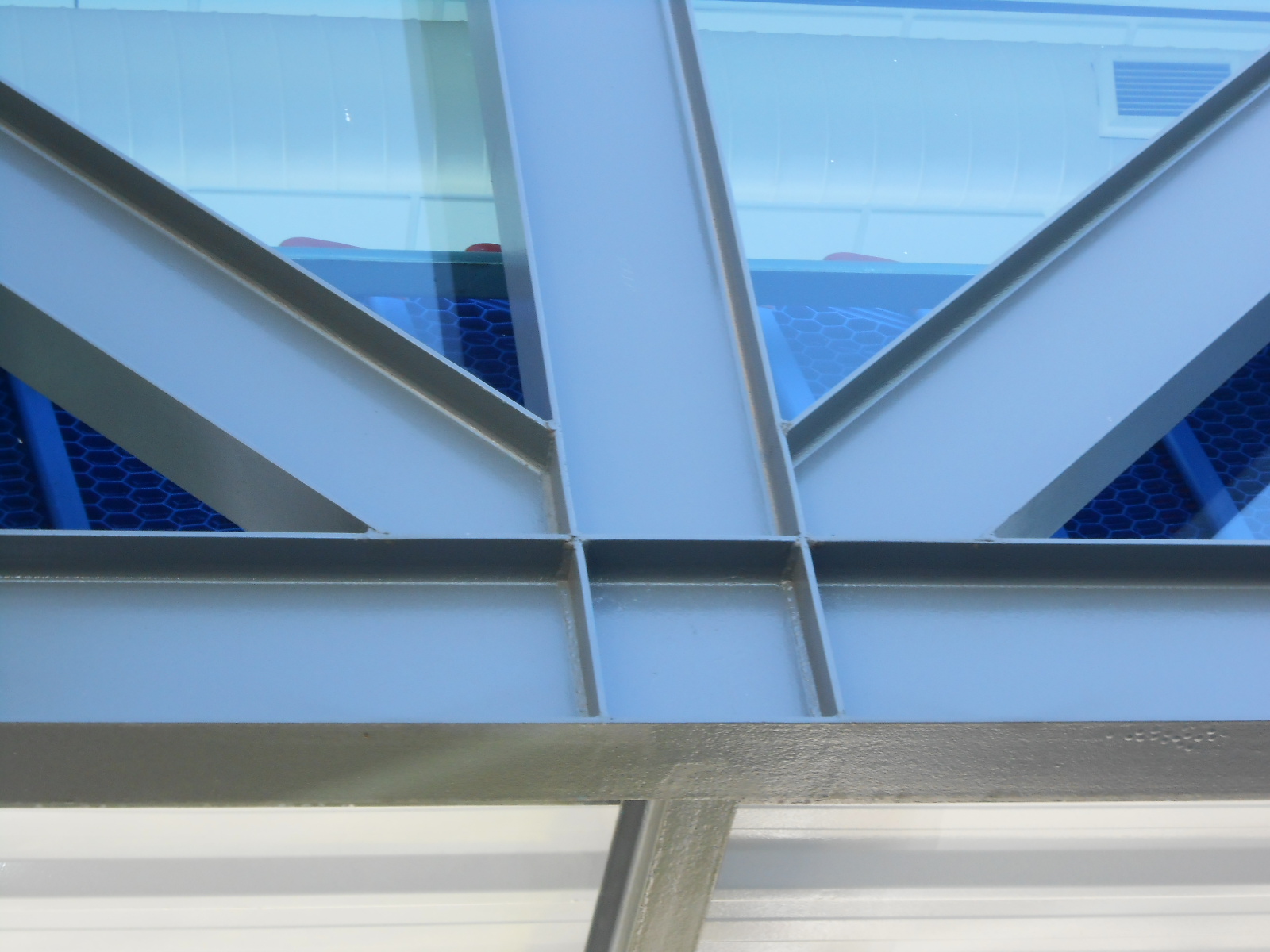

DISTINTOS CONTEXTOS DE USO,
los perfiles pultrusionados son una alternativa válida a la carpintería metálica habitual:
- plataformas,
- pasarelas,
- rellanos,
- pequeños apoyos,
- soportes para aparatos químicos e instrumentación,
- tabiques aislantes,
- otros.
