La rejilla moldeada EUROGRATE® de PRFV (plásticos reforzados con fibras de vidrio), gracias a las características específicas de su fabricación (proceso de fabricación Teknotex) y al uso de materias primas de alta calidad, ofrece grandes ventajas económicas y de seguridad.

Las rejillas moldeadas son productos manufacturados compuestos, idóneos para utilizarse en cualquier contexto. De hecho, tienen muchas aplicaciones en varios sectores, desde el químico y civil hasta el ferroviario o del tratamiento del agua.

Las rejillas moldeadas de fibra de vidrio EUROGRATE® están especialmente indicadas para entornos que presentan problemas de corrosión y, en función de las necesidades del cliente, se encuentran disponibles en diversas resinas, tipos de malla y de superficie.

EJEMPLOS DE RESINAS DISPONIBLES



SOLICITE PRESUPUESTO A LA MEDIDA @

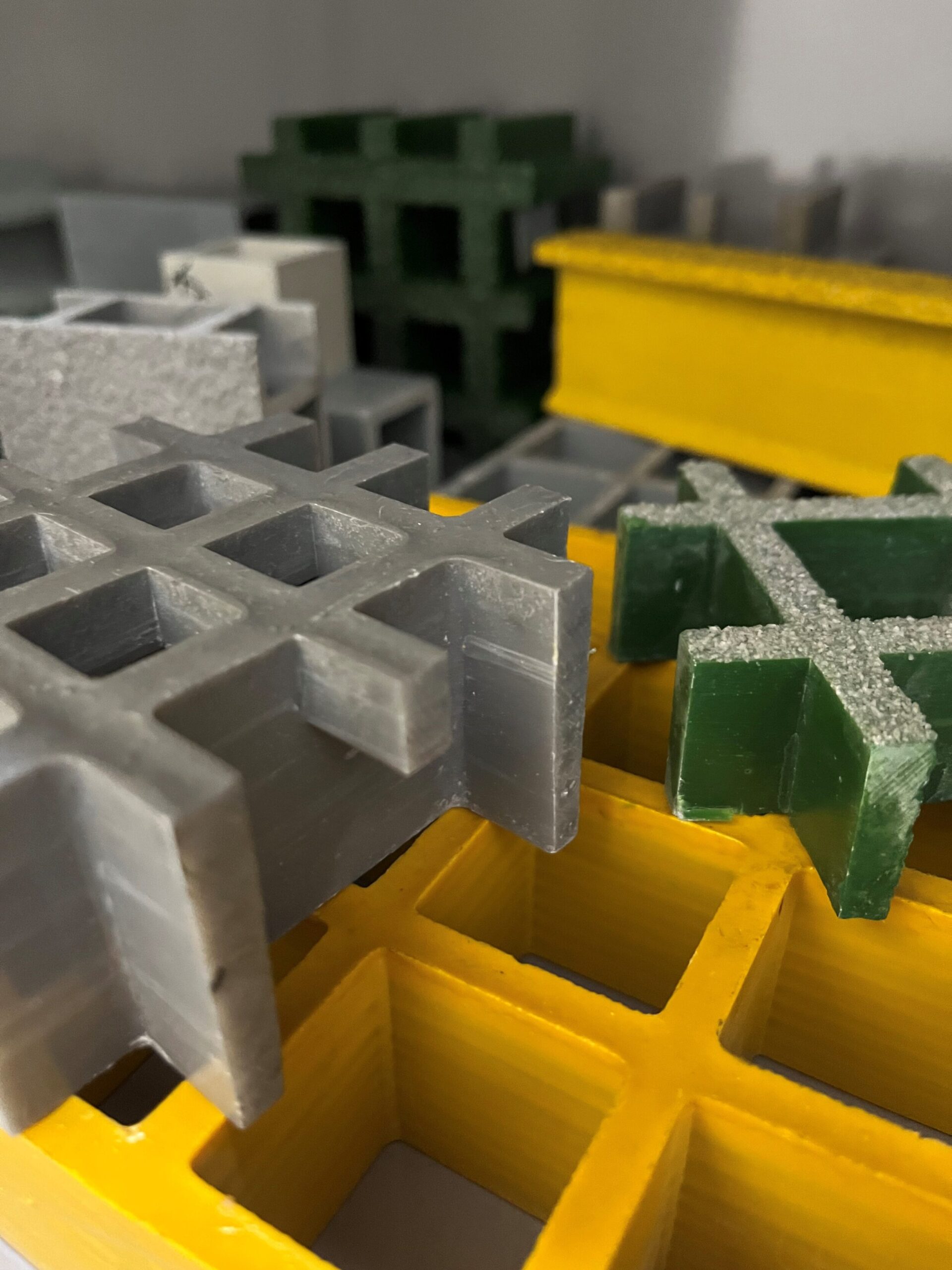

Para poder ofrecer un servicio completo al cliente, se han introducido en el mercado productos complementarios: peldaños y cubre peldaños, paneles cerrados, paneles laminados, vallados, barandillas, escaleras de gato y perfiles estructurales. Las rejillas moldeadas y los perfiles pultrusionados se pueden utilizar conjuntamente para proporcionar estructuras fabricadas íntegramente con fibra de vidrio (PRFV).

Las rejillas moldeadas de fibra de vidrio o PRFV de EUROGRATE® se encuentran disponibles en los principales tipos de resina: ortoftálica, isoftálica, viniléster y fenólica, con posibilidad de formulaciones de resinas resistentes al fuego y de baja emisión de humos (M1-F0, M1-F1, ASTM E 84, BS part. 7, ASTM F3059-15 L2, IMO MED, etc.).

Gracias a las resinas utilizadas en combinación con la fibra de vidrio, se consiguen las siguientes características distintivas:

  • RESISTENCIA MECÁNICA: capaz de soportar varias toneladas de carga;
  • ANTICORROSIÓN: resistencia a los ácidos y los agentes más agresivos;
  • AISLAMIENTO ELÉCTRICO Y TÉRMICO: amagnética y no conductora, no requiere puesta a tierra;
  • SEGURIDAD: resistente al resbalamiento y autoextinguible, apta para el contacto con alimentos;
  • RENTABILIDAD: sin mantenimiento, larga duración, inalterabilidad de las prestaciones y el aspecto;
  • PESO LIGERO: fácil de cortar, trasladar e instalar.
  • RESISTENCIA AL FUEGO
  • RADIOTRANSPARENCIA

Se puede recibir documentación técnica contactando con EUROGRATE® por correo electrónico info@eurograte.es o rellenando el formulario en línea.
EUROGRATE®, al ser fabricante, puede suministrar mallas y formatos específicos bajo pedido.
EUROGRATE® pone a disposición sus certificados.
Ver las certificaciones obtenidas por EUROGRATE®.

  • REJILLAS MOLDEADAS CON MALLAS ABIERTAS ESTÁNDAR
  • REJILLAS MOLDEADAS CON MALLAS CERRADAS O SÁNDWICH ESTÁNDAR
  • LOS TIPOS DE SUPERFICIE Y LAS RESINAS

MALLAS CUADRADAS
Imagen Altura
(mm)
Mallas
(mm)
Luz de la malla
(mm)
Peso
(Kg/m2)
Medidas disponibles
(mm)
Rejillas moldeadas con mallas abiertas cuadradas 13 38 x 38 32,0 x 32,0 ~ 6,50 1220 x 3660, 1220 x 2240
13 50 x 50 43,0 x 43,0 ~ 6,00 1220 x 3660, 1220 x 2240
25 38 x 38 31,0 x 31,0 ~ 12,50 1000 x 2000, 1000 x 3000,
1000 x 4000, 1220 x 3660
25 40 x 40 32,0 x 32,0 ~ 13,00 1000 x 2000, 1000 x 3000,
1000 x 4000, 1200 x 3000
30 38 x 38 32,0 x 32,0 ~ 14,70 1000 x 2000, 1000 x 3000,
1000 x 4000, 1220 x 3660,
1500 x 4000
30 40 x 40 32,0 x 32,0 ~ 15,50 1000 x 2000, 1000 x 3000,
1000 x 4000, 1200 x 3000
38 38 x 38 31,0 x 31,0 ~ 18,70 1000 x 2000, 1000 x 3000,
1000 x 4000, 1220 x 3660,
1500 x 4000
38 40 x 40 32,0 x 32,0 ~ 21,00 1000 x 2000, 1200 x 3000,
1000 x 4000, 1500 x 3000
50 38 x 38 30,0 x 30,0 ~ 29,00 1220 x 3660
50 HD 38 x 38 27,5 x 27,5 ~ 40,00 1220 x 3660
50 50 x 50 42,0 x 42,0 ~ 21,30 1220 x 3660
60 38 x 38 29,0 x 29,0 ~ 29,00 1220 x 3660
MALLAS CUADRADAS MINI
Imagen Altura
(mm)
Mallas
(mm)
Luz de la malla
(mm)
Peso
(Kg/m2)
Medidas disponibles
(mm)
Rejillas moldeadas con mallas abiertas cuadradas mini 30 25 x 25 17,0 x 17,0 ~ 16,00 1000 x 2000, 1000 x 3000,
1000 x 4000, 1200 x 2000,
1200 x 4000, 1500 x 3000
40 25 x 25 17,0 x 17,0 ~ 21,00 1000 x 2000, 1000 x 4000
50 25 x 25 17,0 x 17,0 ~ 23,20 1220 x 3660
55 25 x 25 16,5 x 16,5 ~ 30,70 1258 x 4058

Nota: Todas las rejillas con mallas mini han de llevar las fijaciones para rejillas correspondientes, ya que tienen tendencia natural a la torsión

MALLAS CUADRADAS MICRO
Imagen Altura
(mm)
Mallas
(mm)
Luz de la malla
(mm)
Peso
(Kg/m2)
Medidas disponibles
(mm)
Rejillas moldeadas con mallas abiertas cuadradas micro 30 13 x 13 7 x 7 ~ 22,00 1007 x 3007, 1007 x 4047
30 16 x 16 8 x 8 ~ 19,50 1000 x 3000
30 20 x 20 13 x 13 ~ 18,00 1000 x 4083, 1220 x 3660
38 13 x 13 7 x 7 ~ 23,80 1007 x 4047, 1527 x 4047
38 20 x 20 13 x 13 ~ 23,00 1000 x 4083, 1220 x 3660

Nota: Todas las rejillas con mallas micro han de llevar las fijaciones para rejillas correspondientes, ya que tienen tendencia natural a la torsión

MALLAS RECTANGULARES
Imagen Altura
(mm)
Mallas
(mm)
Luz de la malla
(mm)
Peso
(Kg/m2)
Medidas disponibles
(mm)
Rejillas moldeadas con mallas abiertas rectangulares 25 100 x 25 92 x 19 ~ 12,50 1000 x 2000, 1000 x 3000,
1000 x 4000
25 100 x 50 93 x 44 ~ 7,60 1500 x 2000
28 100 x 50 93 x 43 ~ 9,30 1500 x 2000
55 50 x 25 40 x 16 ~ 30,00 1500 x 3000

CIERRE SUPERIOR
Imagen Altura
(mm)
Mallas
(mm)
Peso
(Kg/m2)
Medidas disponibles
(mm)
Rejillas moldeadas con mallas cerradas 25+3 40 x 40 ~ 18,00 1000 x 2000, 1000 x 3000,
1000 x 4000, 1200 x 3000
30+3 40 x 40 ~ 20,50 1000 x 2000, 1000 x 3000,
1000 x 4000, 1200 x 3000
38+3 40 x 40 ~ 26,00 1000 x 2000, 1000 x 4000,
1200 x 3000, 1500 x 3000
50+3 38 x 38 ~ 35,00 1220 x 3660
50+3 50 x 50 ~ 27,00 1220 x 3660

Nota: para cada producto, el tipo de superficie previsto es el sílice estándar.
EUROGRATE® se encuentra a su disposición para cualquier petición que no sea de tipo estándar.

EUROGRATE® produce arquetas, sumideros y también zanjas y canales cerrados o abiertos de fibra de vidrio (PRFV) - carga de tránsito de 2000 daN a 5000 daN en función de la longitud de la zanja.

[+]Sumideros de fibra de vidrio PRFV
CIERRE DE SÁNDWICH
Imagen Altura
(mm)
Mallas
(mm)
Peso
(Kg/m2)
Medidas disponibles
(mm)

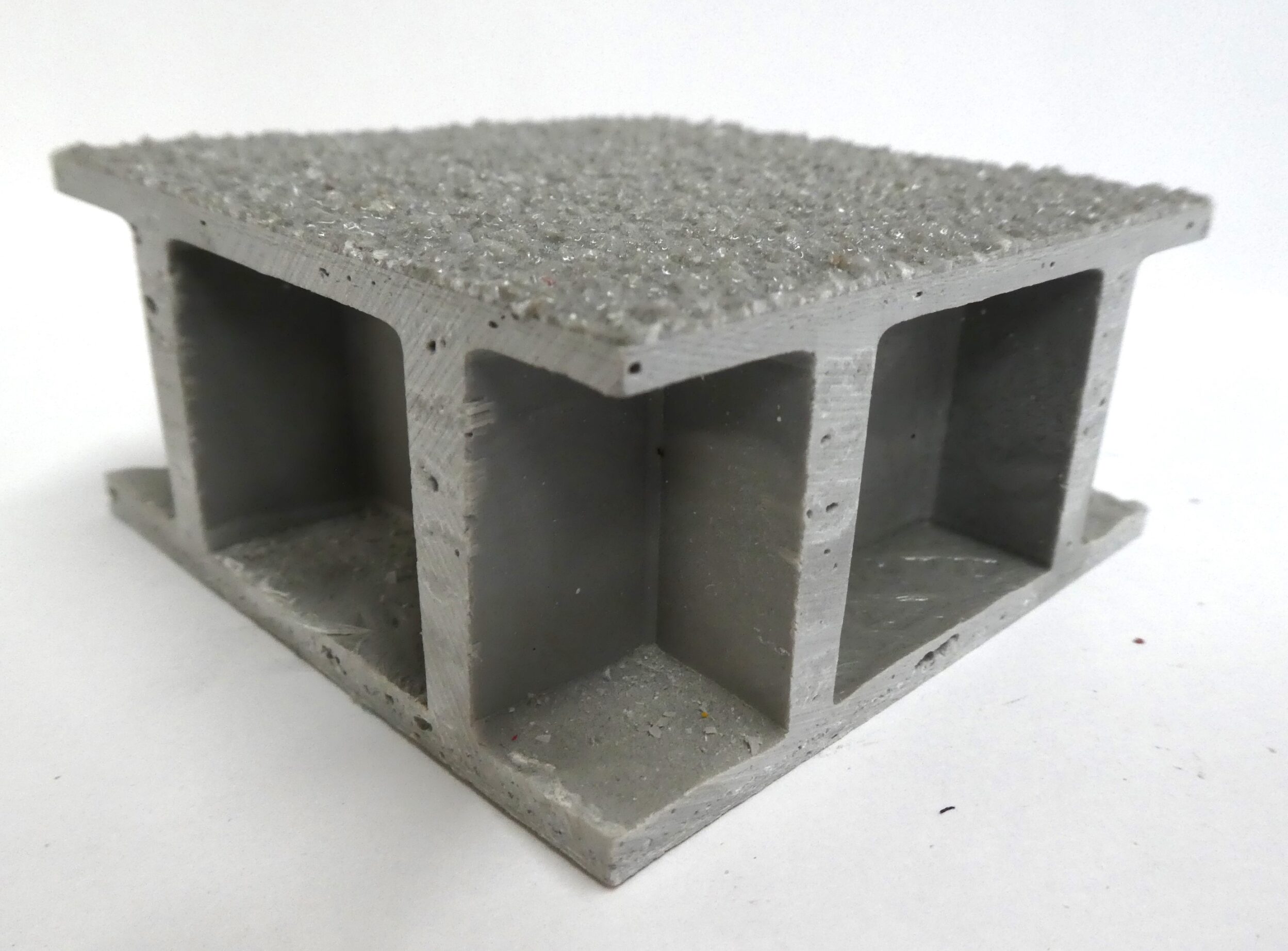

Rejillas moldeadas con mallas sándwich 25+3+3 40 x 40 ~ 23,00 1000 x 2000, 1000 x 3000,
1000 x 4000, 1200 x 3000
30+3+3 40 x 40 ~ 25,50 1000 x 2000, 1000 x 3000,
1000 x 4000, 1200 x 3000
38+3+3 40 x 40 ~ 29,50 1000 x 2000, 1000 x 4000,
1200 x 3000, 1500 x 3000
50+3+3 38 x 38 ~ 41,00 1220 x 3660
50+3+3 50 x 50 ~ 33,00 1220 x 3660

Nota: para cada producto, el tipo de superficie previsto es el sílice estándar.
EUROGRATE® se encuentra a su disposición para cualquier petición que no sea de tipo estándar.

EUROGRATE® produce arquetas, sumideros y también zanjas y canales cerrados o abiertos de fibra de vidrio (PRFV) - carga de tránsito de 2000 daN a 5000 daN en función de la longitud de la zanja.

[+]Cubre zanjas de fibra de vidrio PRFV
[+]Arquetas de fibra de vidrio PRFV

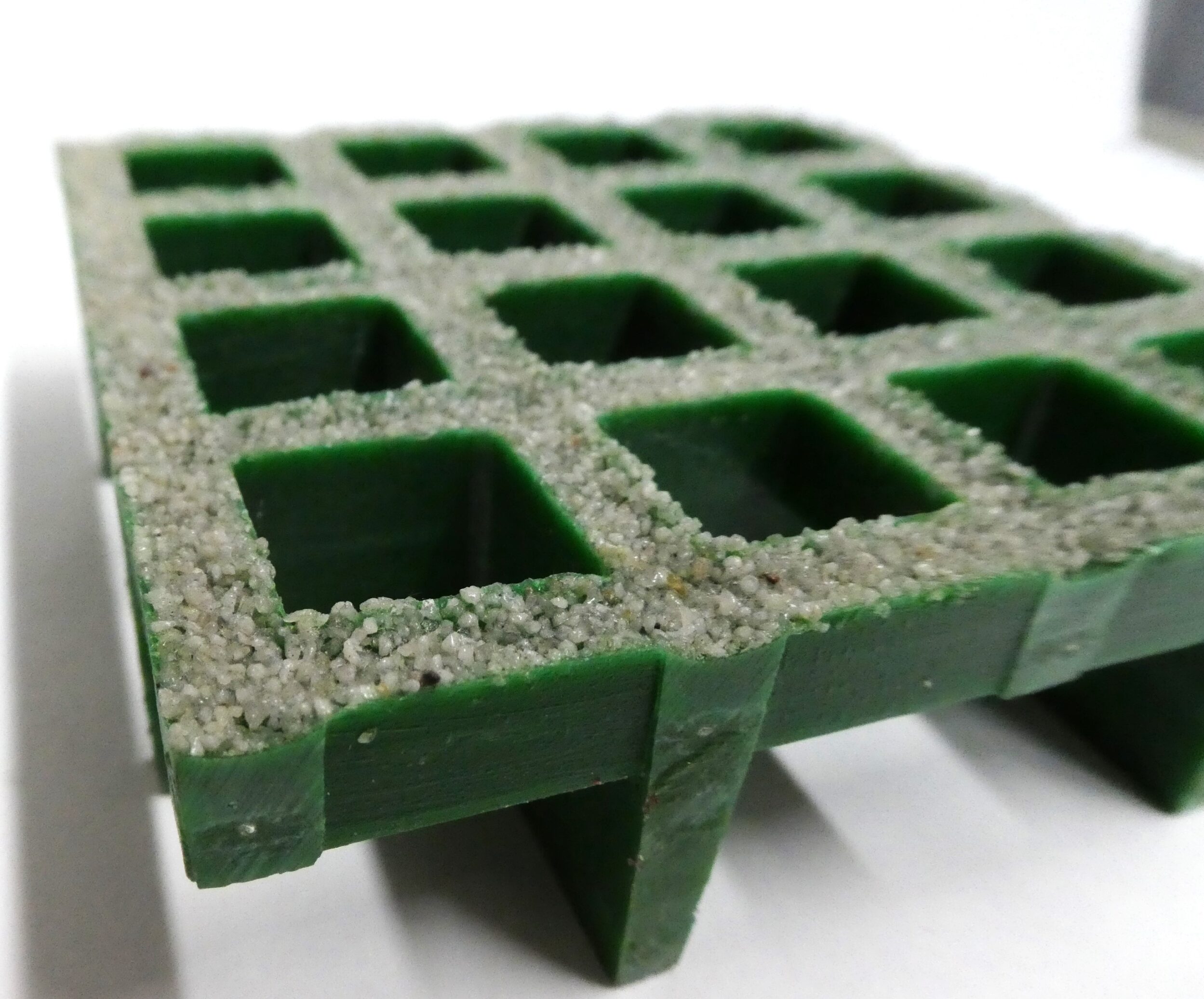

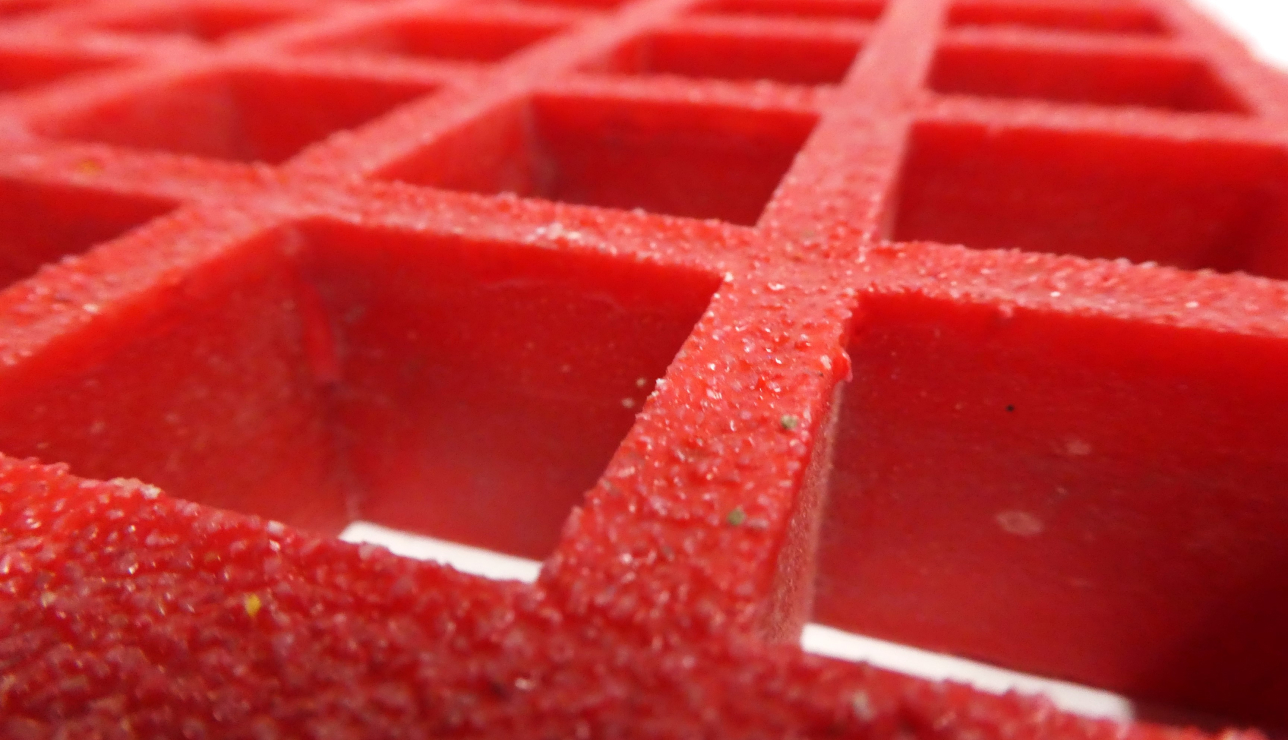

TIPOS DE SUPERFICIE:

Las rejillas de PRFV EUROGRATE® se encuentran disponibles en varias versiones por lo que respecta a su superficie:

  • superficie abierta con sílice, abierta cóncava, abierta lisa,
  • superficie cerrada con sílice, cerrada y lagrimada,
  • superficies de seguridad, tanto disipadoras de la electricidad estática (ESD) como conductoras ATEX.

Aquí se muestran algunos ejemplos de superficies producidas por EUROGRATE®.
EUROGRATE® está a disposición del cliente para suministrarle productos estándar o acordes a sus necesidades específicas.

TIPOS DE RESINAS:

I grigliati stampati in vetroresina o PRFV EUROGRATE®, sono disponibiliti nelle maggiori tipologie di resine: ortoftalica, isoftalica, vinilestere e fenolica con la possibilità della formulazione di resine resistenti al fuoco e a basse emissioni di fumi (M1-F0, M1-F1, ASTM E 84, BS part.7, ASTM F3059-15 L2, IMO MED, etc.).



- Sector Alimentario
- Sector Químico
- Sector del Tratamiento del Agua
- Sector de la Construcción
- Sector Eléctrico
- Sector Ferroviario
- Sector Mecánico
- Sector Naval
- Sector Petrolero y del Gas
- Sector del Transporte
- Sector del Tratamiento de metales
- y muchos otros sectores de aplicación

EUROGRATE®: la experiencia de un fabricante que lleva más de 40 años a su servicio.
