REJILLAS PULTRUSIONADAS DE FIBRA DE VIDRIO (PRFV)

  • CARACTERÍSTICAS
  • TIPOS
  • APLICACIONES
  • DESCARGAS

Las rejillas pultrusionadas se encuentran disponibles en los principales tipos de resina: isoftálica (corrosión química media), viniléster (corrosión química elevada) y fenólica (resistencia al fuego), con superficies antideslizantes para garantizar la seguridad, o superficies lisas para su uso en entorno alimentario.

Sin embargo, las rejillas pultrusionadas EUROGRATE® se fabrican con resinas de poliéster isoftálicas y viniléster o fenólicas con un revestimiento de protección superficial sintético. El elevado porcentaje de fibra de vidrio en las barras de apoyo de la carga ofrece una resistencia notable en relación con el peso sostenido y una gran rigidez longitudinal. Excepcional resistencia química y mecánica.

Con miras a ofrecer unos productos sumamente especializados, EUROGRATE® suministra rejillas diseñadas específicamente para su uso en entornos con riesgo de incendio elevado, en los que el posible desarrollo de humo deba ser mínimo y la resistencia al fuego, máxima.

De forma específica, EUROGRATE® ofrece rejillas pultrusionadas de resina fenólica aprobadas por la USCG (Guardia Costera de los Estados Unidos) con clasificación L2 según la nueva norma ASTM F3059-15.

Se pueden suministrar con el mismo tamaño que los paneles estándar:

- 914 x 5800 mm
- 1220 x 5800 mm
- o bien producirse a la medida.

CARACTERÍSTICAS TÉCNICAS DE LAS REJILLAS PULTRUSIONADAS:

  • Resistencia a la corrosión y resistencia mecánica, comparables a las de la rejilla metálica
    Las rejillas pultrusionadas EUROGRATE® se fabrican con resinas de poliéster, viniléster e isoftálicas con un revestimiento de protección superficial sintético. El elevado porcentaje de fibra de vidrio en las barras de apoyo de la carga ofrece una resistencia notable en relación con el peso sostenido y una gran rigidez longitudinal. Excepcional resistencia química.
  • Peso ligero
    Gracias a su peso, que es la mitad que el de las rejillas de acero, su traslado resulta sencillo y no hace falta usar equipos pesados, con el consiguiente ahorro de energía.
  • Propiedades autoextinguibles
    Las rejillas pultrusionadas EUROGRATE® se fabrican con resinas dotadas de propiedades autoextinguibles, con un coeficiente de propagación de la llama de Clase 1 (inferior a 25), de acuerdo con la normativa ASTM E84 y con los requisitos de autoextinción de la norma ASTM D635. Para los entornos que tienen un riesgo de incendio elevado,EUROGRATE® propone rejillas pultrusionadas de resina fenólica aprobadas por la USCG con Clase L2 según la nueva norma ASTM F3059.
  • Sin mantenimiento
    Gracias a las características intrínsecas del material, las rejillas pultrusionadas no requieren enarenado ni pintado y permiten producir pasarelas que no necesitan ningún tipo de mantenimiento.
  • Protección contra los rayos UV y Mayor Seguridad
    Las rejillas EUROGRATE® se fabrican con inhibidores de rayos UV incorporados en la resina, una capa sintética superficial y una superficie antideslizante duradera y permanente con gránulos de cuarzo puro, que aportan seguridad al producto, al evitar todo riesgo de resbalamiento, y mayor resistencia a los rayos ultravioletas.
  • Aislamiento térmico y eléctrico
    Otro elemento de seguridad adicional para quienes trabajan sobre las rejillas pultrusionadas EUROGRATE® es el hecho de que son amagnéticas y no conductoras, características que las convierten en indispensables para muchos usos y aplicaciones.
  • Transparencia electrónica
    Una de las características de la fibra de vidrio es el hecho de no interferir con las ondas de radio, radiofrecuencia o radar. Por tanto, las rejillas pultrusionadas EUROGRATE® se pueden utilizar en aquellos entornos en los que esta propiedad tiene mucha importancia.
  • Facilidad de instalación
    Las rejillas pultrusionadas EUROGRATE® tienen muchas ventajas en la fase de instalación: peso ligero (no hacen falta medios de elevación pesados), conformación en la obra (no hacen falta antorchas ni sopletes para el corte), sin rebordeado (no requieren el reborde característico de las rejillas metálicas), realización de agujeros o conformación (facilidad de corte con sierra de calar).

Se puede recibir documentación técnica contactando con EUROGRATE® por correo electrónico info@eurograte.es o rellenando el formulario en línea.

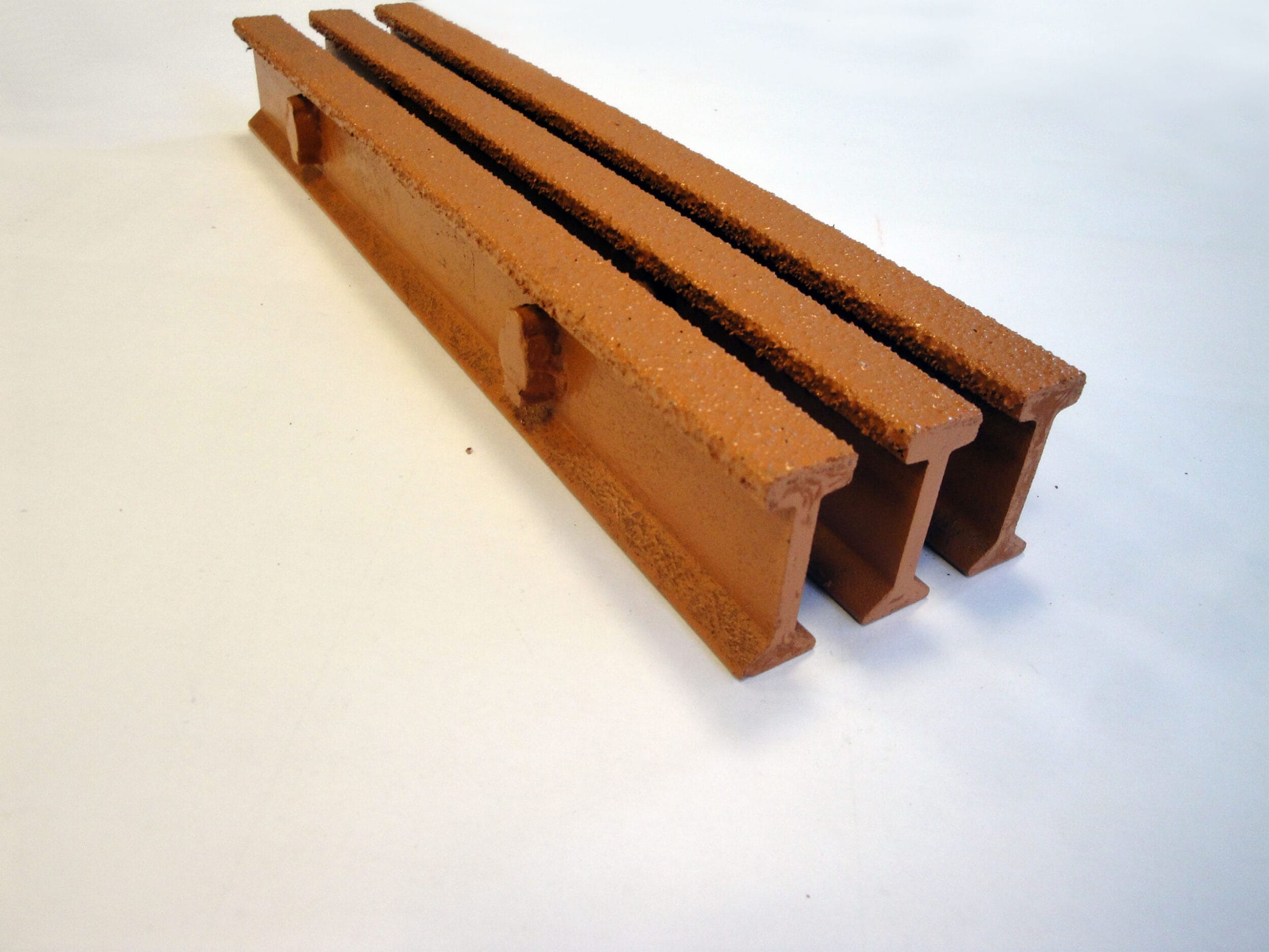

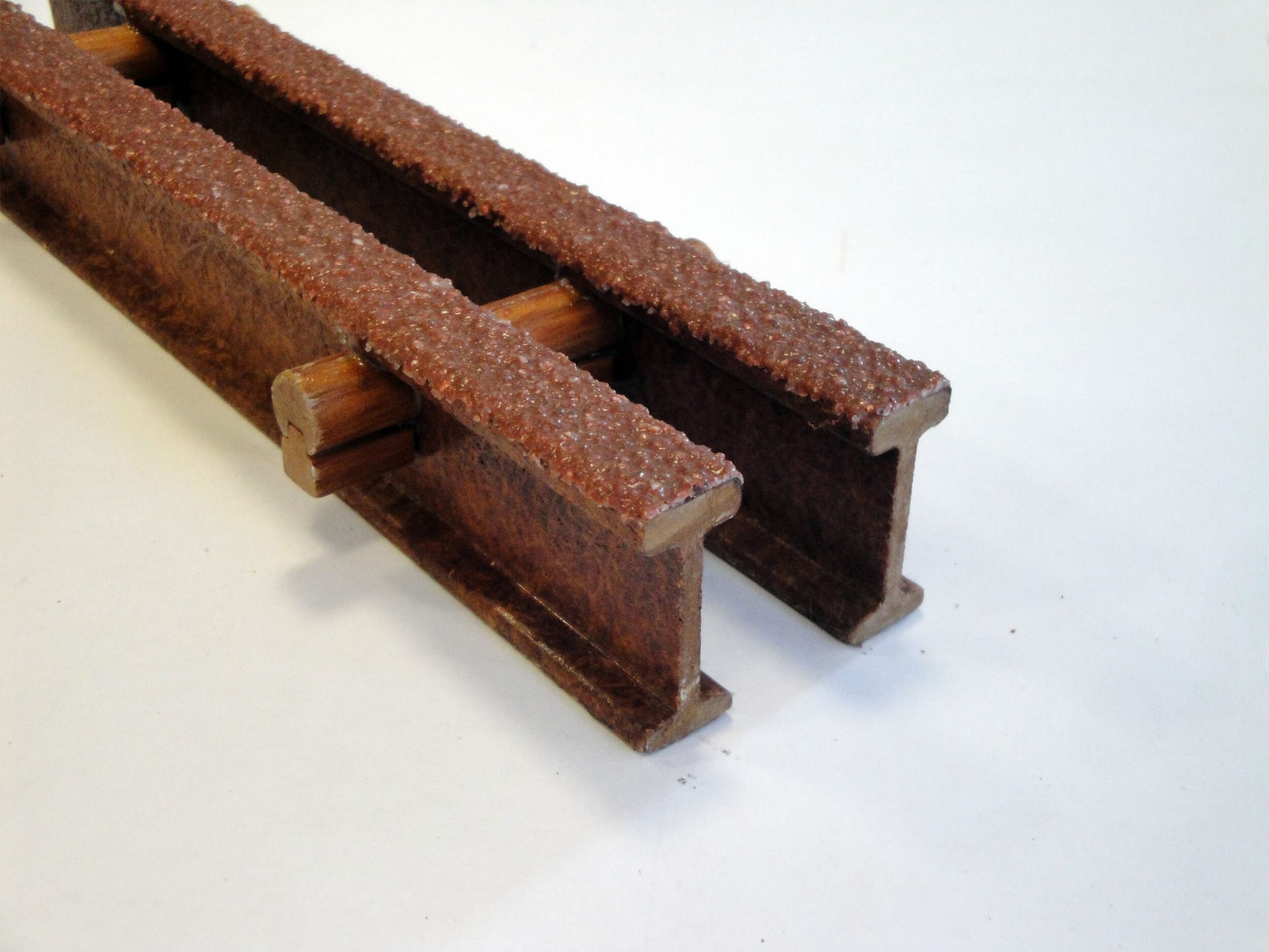

  • REJILLAS PULTRUSIONADAS CON SECCIÓN DE LAS BARRAS PORTANTES TIPO "I"

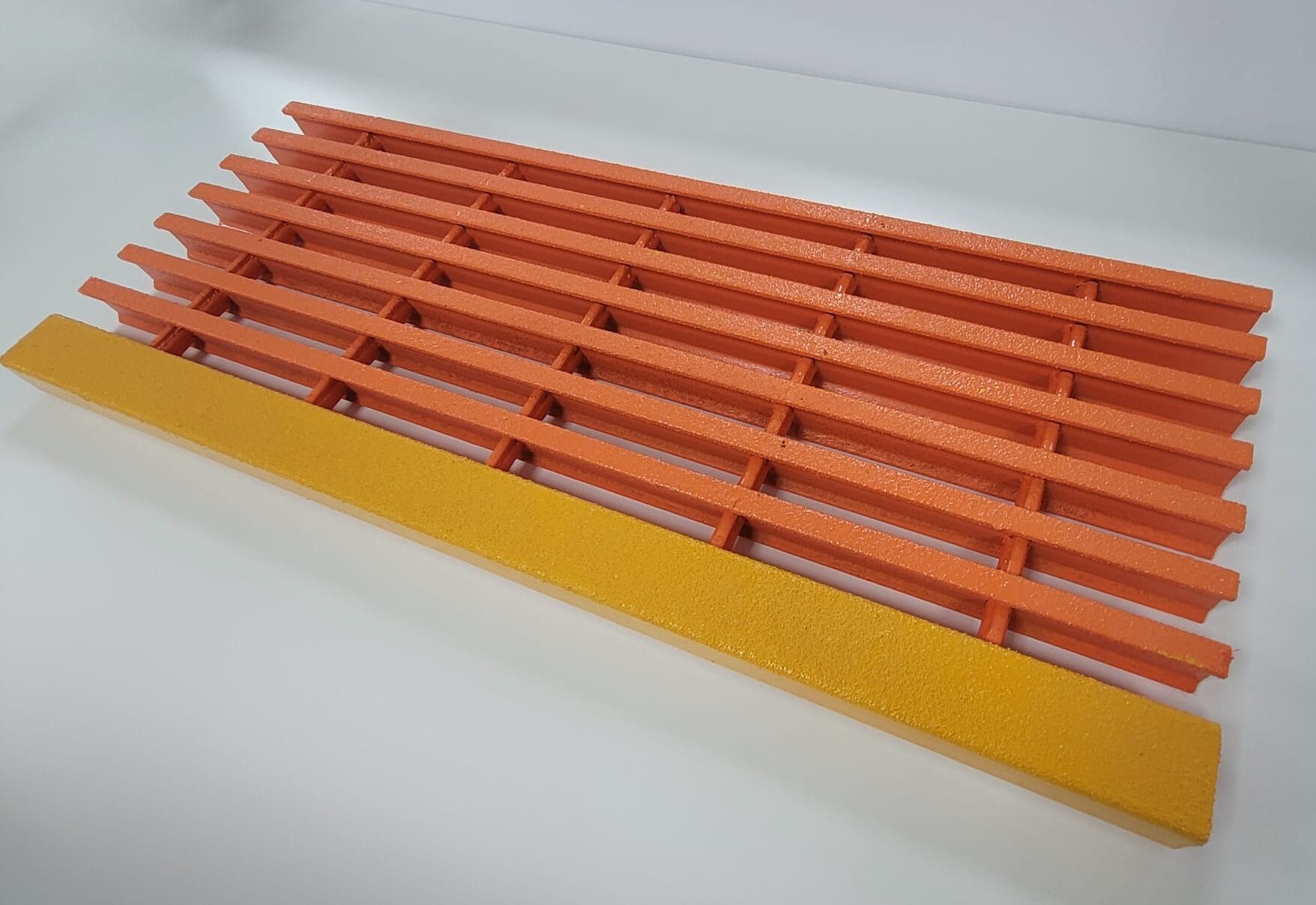

  • REJILLAS PULTRUSIONADAS CON SECCIÓN DE LAS BARRAS PORTANTES TIPO "T"

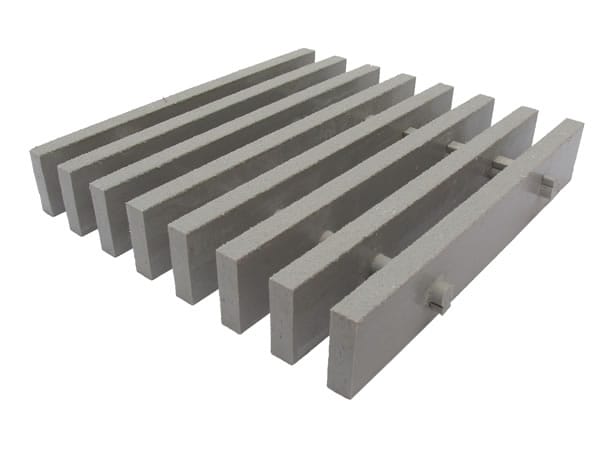

  • REJILLAS PULTRUSIONADAS CON SECCIÓN DE LAS BARRAS PORTANTES TIPO "HL"
  • REJILLAS PULTRUSIONADAS DE RESINA FENÓLICA USCG ASTM F3059-15 L2

Código Medida "A"
(mm)
Medida "B"
(mm)
Medida "C"
(mm)
% Superficie Abierta
  Rejillas pultrusionadas con perfil I
GI-4010 25,4 25,4 10,2 40%
GI-5010 30,4 15,2 50%
GI-6010 38,1 22,9 60%
GI-40125 31,7 25,4 10,2 40%
GI-50125 30,4 15,2 50%
GI-60125 38,1 22,9 60%
GI-4015 38,1 25,4 10,2 40%
GI-5015 30,4 15,2 50%
GI-6015 38,1 22,9 60%

Distancia entre perfiles de conexión 152,40 mm
Resina estándar: isoftálica autoextinguible con inhibidor de UV
Resina bajo pedido: viniléster autoextinguible, fenólica autoextinguible
Refuerzo estándar: Roving de hilos continuos de fibra de vidrio, Mat multidireccional Unifilo, Fibra de vidrio tejido no tejido (TNT) sintético superficial
Superficie estándar: antideslizante
Colores estándar: Amarillo RAL 1018 con granos de sílice, Gris RAL 7001

Código Medida "A"
(mm)
Medida "B"
(mm)
Medida "C"
(mm)
Medida "D"
(mm)
% Superficie Abierta
  Rejillas pultrusionadas con perfil T
GT-1210 25,4 43,4   5,3 38,1 12%
GT-1810 50,8   9,5 41,3 18%
GT-2510 50,8 12,7 38,1 25%
GT-3310 61,0 19,7 41,3 33%
GT-3810 61,0 22,9 38,1 38%
GT-1215 38,1 43,4 05,3 38,1 12%
GT-2515 50,8 12,7 38,1 25%
GT-3815 61,0 22,9 38,1 38%
GT-5015 50,8 25,4 25,4 50%
GT-3320 50,8 38,1 12,7 25,4 33%
GT-5020 50,8 22,9 25,4 50%

Distancia entre perfiles de conexión 152,40 mm
Resina estándar: isoftálica autoextinguible con inhibidor de UV
Resina bajo pedido: viniléster autoextinguible, fenólica autoextinguible
Refuerzo estándar: Roving de hilos continuos de fibra de vidrio, Mat multidireccional Unifilo, Fibra de vidrio tejido no tejido (TNT) sintético superficial
Superficie estándar: antideslizante
Colores estándar: Amarillo RAL 1018, Gris RAL 7001

Código Medida "A"
(mm)
Medida "B"
(mm)
% Superficie Abierta
  Rejillas pultrusionadas con perfil HL
GHL-4020 25,4 12,9 40%
GHL-5020 30,4 15,2 50%
GHL-6020 38,1 22,9 60%

Distancia entre perfiles de conexión 152,40 mm
Resina estándar: isoftálica autoextinguible con inhibidor de UV
Resina bajo pedido: viniléster autoextinguible, fenólica autoextinguible
Refuerzo estándar: Roving de hilos continuos de fibra de vidrio, Mat multidireccional Unifilo, Fibra de vidrio tejido no tejido (TNT) sintético superficial
Superficie estándar: antideslizante
Colores estándar: Amarillo RAL 1018, Gris RAL 7001

Las rejillas pultrusionadas EUROGRATE® de resina fenólica están aprobadas por la USCG (Guardia Costera de los Estados Unidos) con clasificación L2 según la nueva norma ASTM F3059-15, garantizando una resistencia excelente a la corrosión, una baja emisión de humos y una resistencia elevada al fuego y la temperatura.
Las rejillas pultrusionadas de resina fenólica USCG L2 están certificadas según las siguientes normas:

  • ASTM D2047
  • ASTM E84-15
  • ASTM F3059-15
  • EN 13463-1:2009
  • CÓDIGO IMO 2010 FTP Parte 2
  • CÓDIGO IMO 2010 FTP Parte 5
  • IMO A653
  • ISO 1182
  • ISO 1716
  • ISO 5659-2:2012
  • ISO 5660
  • ISO 9705

- Sector Químico
- Sector del Tratamiento del Agua
- Sector de la Construcción
- Sector Eléctrico
- Sector Mecánico
- Sector Naval
- Sector Petrolero y del Gas
- Sector del Transporte

EUROGRATE®: la experiencia de un fabricante que lleva más de 40 años a su servicio.
